โซลิดสเตทรีเลย์
SOLIDSTATE RELAY
โซลิดสเตทรีเลย์ (SSR) เป็นอุปกรณ์สำหรับใช้ในการตัดต่อวงจรไฟฟ้า เช่น ฮีตเตอร์ การทำงานคล้ายกับ แม็กเนติกคอนแทคเตอร์ หรือ รีเลย์ แต่โซลิดสเตทรีเลย์จะทำงานตัดต่อได้จำนวนครั้งที่ถี่กว่า เพราะเป็นอุปรณ์ที่ทำมาจากสารกึ่งตัวนำ และไม่มีเสียงรบกวนขณะทำงาน เพราะไม่ใช้หน้าคอนแทค แต่โซลิดสเตทรีเลย์ขณะทำงานจะมีความร้อนจึงจำเป็นต้องใช้ร่วมกับแท่นระบายความร้อน(Heat Sink)
โซลิดสเตทรีเลย์ 1 เฟส
Model: SG1-DA_ _ _-A1 , SG1-AA_ _ _-A1
รุ่นอินพุท 4 ∼ 32 VDC |
รุ่นอินพุท 24 ∼ 280 VAC |
เอ๊าท์พุท | กระแสโหลด สูงสุด |
แรงดันไฟชั่วขณะ ไม่เกิน (Peak) |
ชนิดของ การสวิทช์ |
SG1-DA015-A1 | SG1-AA015-A1 |
24 ∼ 280 VAC |
15 |
600 V |
Zero Cross |
SG1-DA025-A1 | SG1-AA025-A1 | 25 | |||
SG1-DA040-A1 | SG1-AA040-A1 | 40 | |||
SG1-DA050-A1 | SG1-AA050-A1 | 50 | |||
SG1-DA075-A1 | SG1-AA075-A1 | 75 | |||
SG1-DA100-A1 | SG1-AA100-A1 | 100 |
โซลิดสเตทรีเลย์ 3 เฟส
Model: SG3-DA_ _ _-A2, SG3-AA_ _ _-A2
รุ่นอินพุท 4 ∼ 32 VDC |
รุ่นอินพุท 24 ∼ 280 VAC |
เอ๊าท์พุท | กระแสโหลด สูงสุด |
แรงดันไฟชั่วขณะ ไม่เกิน (Peak) |
ชนิดของ การสวิทช์ |
SG3-DA025-A2 | SG3-AA025-A2 |
48 ∼ 480 VAC |
25 |
1200 V |
Zero Cross |
SG3-DA040-A2 | SG3-AA040-A2 | 40 | |||
SG3-DA050-A2 | SG3-AA050-A2 | 50 | |||
SG3-DA075-A2 | SG3-AA075-A2 | 75 | |||
SG3-DA100-A2 | SG3-AA100-A2 | 100 |
โซลิดสเตทรีเลย์ 1 เฟส แบบควบคุมด้วยอินพุทอนาล็อกและความต้านทานปรับค่า
Model: SG1-MA_ _ _-A1, SG1-VR_ _ _-A1
รุ่นอินพุท *Analog |
รุ่นอินพุท VR 500K โอหม์ |
เอ๊าท์พุท | กระแสโหลด สูงสุด |
แรงดันไฟชั่วขณะ ไม่เกิน (Peak) |
ชนิดของ การสวิทช์ |
SG1-MA010-A1 | SG1-RA010-A1 |
24 ∼ 280 VAC |
10 |
600 V |
Zero Cross |
SG1-MA015-A1 | SG1-RA015-A1 | 15 | |||
SG1-MA025-A1 | SG1-RA025-A1 | 25 | |||
SG1-MA040-A1 | SG1-RA040-A1 | 40 | |||
SG1-MA050-A1 | SG1-RA050-A1 | 50 | |||
SG1-MA075-A1 | SG1-RA075-A1 | 75 |
* อินพุท Analog คือ 4-20 mA หรือ 0-10 VDC

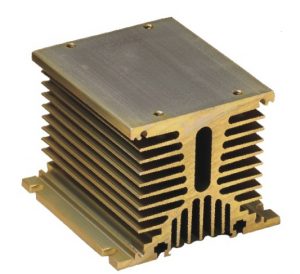

แผงระบายความร้อน (Heat Sink)
Model: KH_ _ _
กระแสโหลด สูงสุด |
รุ่น Heat Sink สำหรับ 1 เฟส |
รุ่น Heat Sink สำหรับ 3 เฟส |
10 | KH060-50 | – |
15 | KH060-50 | – |
25 | KH100-45 | KH104-104 |
40 | KH100-45 | KH104-104 |
50 | KH100-70 | KH104-120 |
75 | KH100-100 | KH104-120 |
100 | KH100-150 | KH104-150 |
