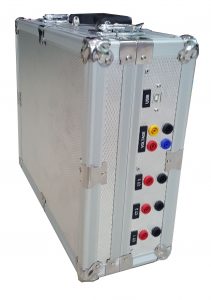

ชุดกระเป๋าวัดค่ากำลังงานไฟฟ้าแบบบันทึกค่าด้วย SD Card



         สำหรับผู้ที่ต้องการทำเรื่องของการประหยัดค่าไฟฟ้า ชุดกระเป๋าวัดค่ากำลังไฟฟ้า ชุดนี้สามารถช่วยให้การทำเรื่องประหยัดได้ง่ายขึ้น

       ชุดกระเป๋าวัดค่ากำลังไฟฟ้านี้ สามารถบึนทึกข้อมูลพฤติกรรมการใช้ไฟฟ้า  ด้วย SD Card สูงสุด 8 GB ละเอียดทุกๆ 1, 5, 10, 15, 30 และ 60 นาที เป็น File .CSV (เก็บค่าได้นานหลายปี โดยไม่ต้องลบ)ค่าที่บันทึกมี kWh , kW , Amp , Volt , PF ,HZ  Electric charge , On/Off Time  และ Co²

ไฟล์ที่บันทึกสามารถเปิดกับ excel ได้

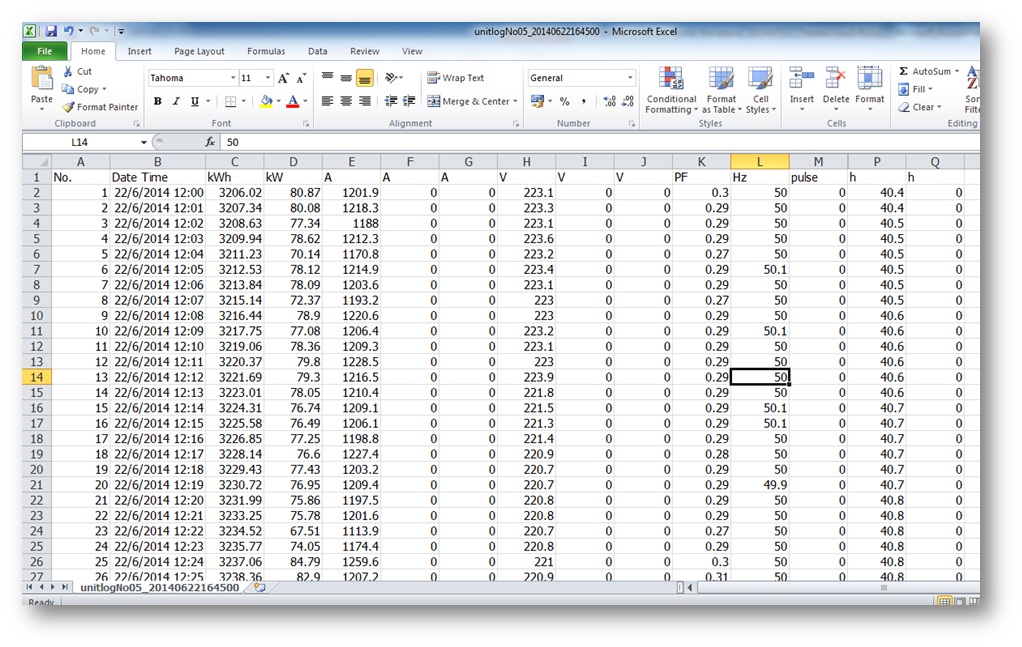

                                                                  ตัวอย่างค่าในการบันทึก

      ในการวัดค่ากระแส(Amp)จำเป็นต้องใช้ตัวแปลงกรแส(CT) ของ Panasonic เท่านั้น

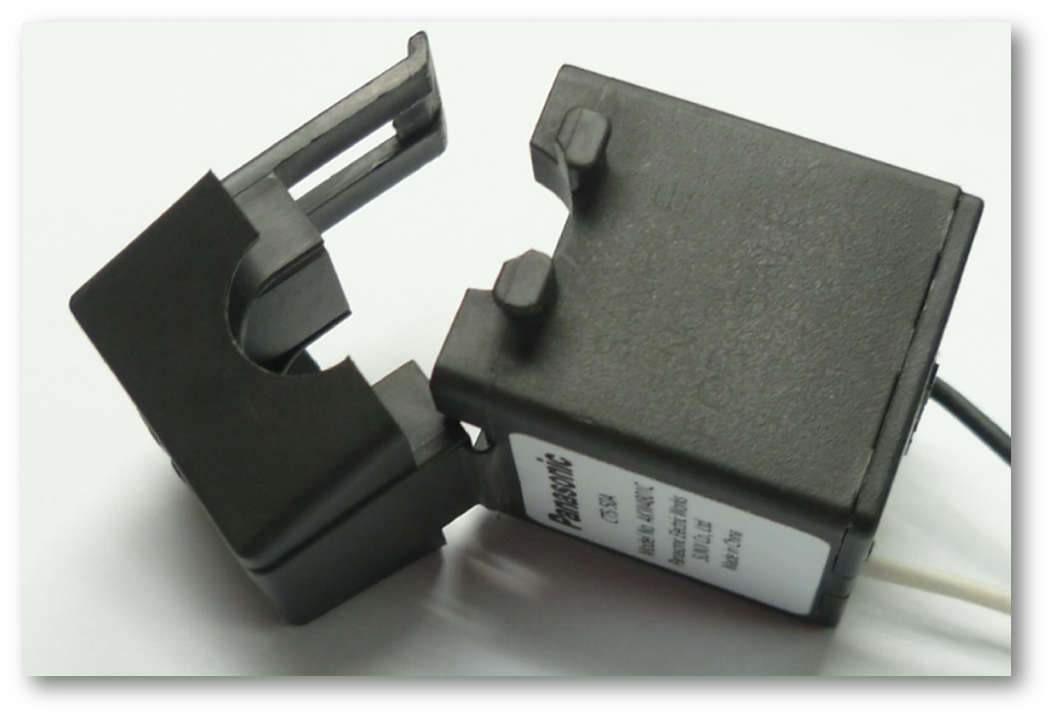

ตัวแปลงกระแส Panasonic
ตัวแปลงกระแส Panasonic

CT Panasonic จะเป็นแบบ Clamp-on  ขอดีคือ ไม่ต้องถอดสาย หรือ ฺbus bar ออก และมีขนาดเล็กกว่า CT ทั่วไปมาก ทำให้สามารถวัดในพื้นที่แคบๆได้













CT Panasonic มีรุ่นให้เลือกใช้งานตามกระแส มีดังนี้

รุ่น กระแส รูในเส้นผ่านศูนย์กลาง
AKW4801C 5A/50A 10 mm
AKW4802C 100A 16 mm
AKW4803C 150A 25 mm
AKW4804C 400A 36 mm

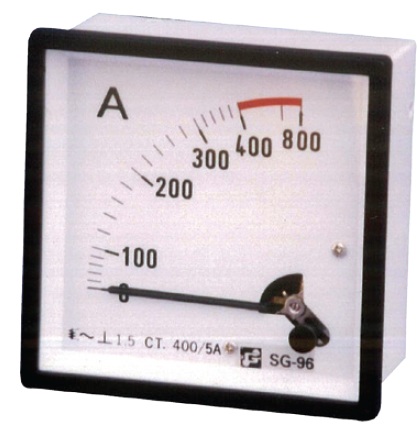

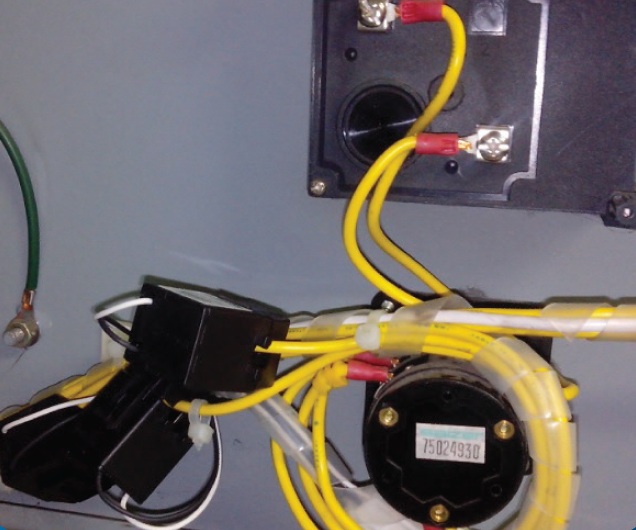

 * ถ้าต้องการวัดกระแสมากกว่า 400 A (สูงสุด 4,000 A) จะต้องใช้ CT Panasonic รุ่น AKW4801C  (5A/50A) มาต่อร่วม         เช่น  มี แอมป์มิเตอร์ แบบเข็มต่อกับ CT 800/5A  ต้องการวัดและบันทึกค่าด้วยชุดกระเป๋า ก็สามารถใช้ CT Panasonic  รุ่น AKW4801C (5A/50A) ไปคล้องต่อด้าน Secondary ของ CT 800/5A  ได้เลย ง่ายม๊ากมาก!!

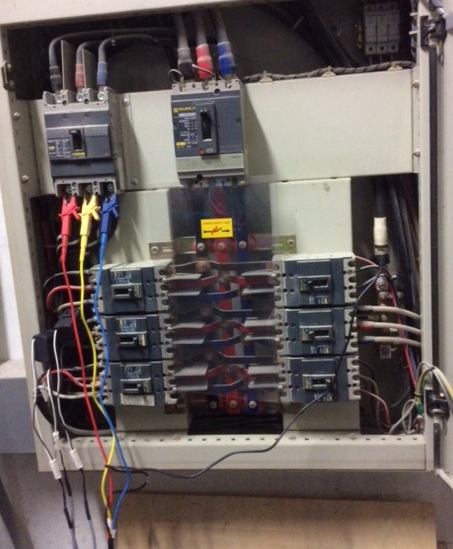

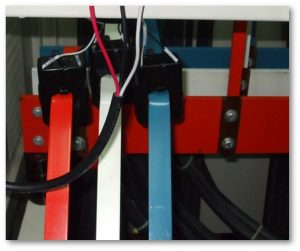

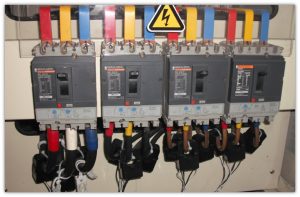

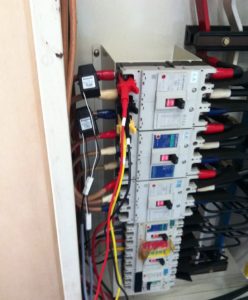

ตัวอย่างการวัดใช้งาน



download file Catalog PNT @2017_ชุดกระเป๋า Power Meter
