ECO-POWER METER PANASONIC : KW1M-H (AKW1121B)
มิเตอร์วัดกำลังไฟฟ้าแบบบันทึกค่าด้วย SD Card
คุณสมบัติ
- วัดกำลังไฟฟ้าของระบบไฟฟ้า 3 เฟส 4 สาย ที่แรงดัน 400 VACได้
- วัด kW, kWh/MWh, V, A, Electricity charge, kg-CO, Power facter, Hz, Hour Meter, Pulse input
- สามารถบันทึกค่าได้โดยอัตโนมัติที่ตัวเครื่อง ( KW1M-H ใช้ SD Card ในการบันทึกสูงสุด 8 GB บันทึกทุกๆ 1 นาทีต่อวัน ได้นานเป็น 10 ปี )
- ใช้ร่วมกับ CT Panasonic 5A/50A, 100A, 250A, 400A เท่านั้น วัดได้ (Max 4000A)
- สื่อสารข้อมูลทางพอร์ท RS485 และมี Pluse input /output เป็นระบบการทำงานมาตรฐาน
- มี MEWTOCOL/Modbus (RTU) Protocol ต่อเข้ากับ Data Logger Light ได้อย่างง่ายดาย
- ติดตั้งบนราง DIN และหน้าตู้ Panel (ใช้ร่วมกับกรอบยึด AKW1822)
ตัวอย่างข้อมูลจาก SD Card

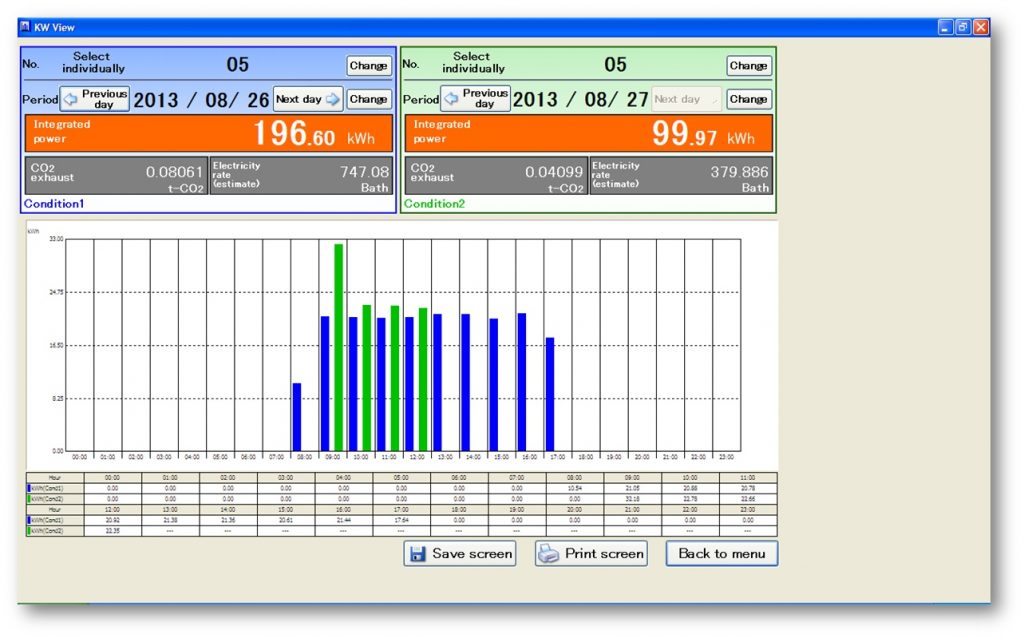

Program KW View (ฟรี)
สำหรับนำข้อมูลจาก SD Card มาทำการแสดงกราฟเพื่อใช้ในการวิเคราะห์การใช้ไฟฟ้าและเปรียบเทียบการใช้ไฟฟ้าก่อน-หลัง เหมาะสำหรับเปรียบเทียบผลการทำประหยัดพลังงานไฟฟ้า

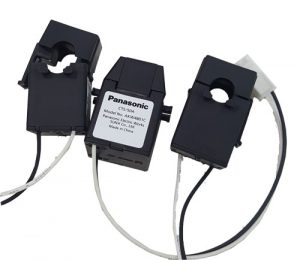

ตัวแปลงกระแส (CT) Panasonic
- การคล้องตัวแปลงกระแส Panasonic ง่าย เพราะไม่ต้องถอดสายไฟหรือบัสบาร์ออก
- ตัวแปลงกระแส Panasonic มีขนาดเล็กกว่าตัวแปลงกระแบบปกติ ทำสามารถเข้าคล้องสายหรือบัสบาร์ที่มีพื้นที่แคบๆได้
- ใช้ได้กับ Power Meter Panasonic รุ่น KW1M-H, KW4M, KW7M, KW8M และ KW2G/-H เท่านั้น

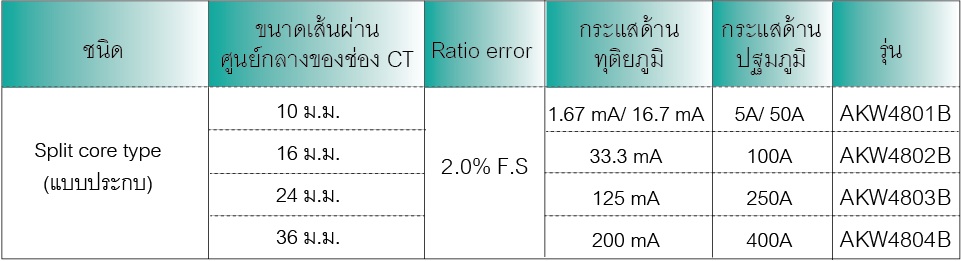

- มีกระแสให้เลือกใช้งาน 5A/50A (AKW4801B), 100A(AKW4802B), 250A(AKW4803B), 400A(AKW4804B)
- การใช้จำนวนตัวแปลงกระแส Panasonic สำหรับวัดระบบไฟฟ้า
- ระบบไฟ 1 เฟส 2 สาย ใช้ตัวแปลงกระแส 1 ตัว
- ระบบไฟ 1 เฟส 3 สายและ 3 เฟส 3 สายใช้ตัวแปลงกระแส 2 ตัว
- ระบบไฟ 3 เฟส 4 สาย ใช้ตัวแปลงกระแส 3 ตัว
>>>Down Load File ds_kw1m_en
